Электродвигатель однофазный АИРЕ90L4 2,2 кВт 1500 об/мин 220В
Асинхронные однофазные двигатели переменного тока с короткозамкнутым ротором, модель АИРЭ, разработаны для использования в различных электроприводах и механизмах, применяемых в различных отраслях. Эти двигатели необходимы как в промышленности, так и в бытовой технике, таких как деревообрабатывающие станки, компрессоры, насосы и другое оборудование. Они также находят широкое применение в сельском хозяйстве и для маломеханизированных бытовых устройств, например в бетоносмесителях и кормоизмельчителях.
Принцип работы и конструктивные особенности АИРЭ

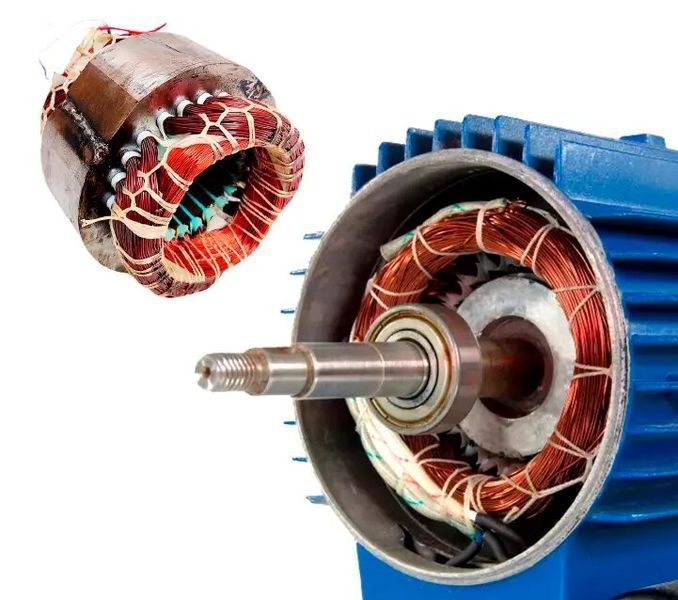

Оловное отличие однофазного двигателя АИРЕ90L4 от других моделей заключается в особенностях его обмотки статора. В двигателе установлены две обмотки: одна рабочая, находящаяся под напряжением постоянно и создающая магнитное поле, а вторая – пусковая, включаемая только на момент запуска вращения ротора. Эти обмотки сдвинуты на 90°С. друг относительно друга.
Для корректного запуска двигателя применяется пусковой конденсатор, обеспечивающий фазовый сдвиг между пусковой и рабочей обмотками. Это необходимо, поскольку смещение обмоток относительно друг друга минимально и не обеспечивает самостоятельного старта двигателя.
Маркировка однофазного двигателя
- АИР – серия электродвигателей.
- Е – означает, что двигатель однофазный и рассчитан на работу от сети с напряжением 220 В.
- 56 мм –; это высота оси вращения, которая измеряется от крепления.
- В – обозначает размер и длину сердечника двигателя.
- Буквы А, В указывают возможные варианты длины сердечника.
- S, M, L –ndash; длина сердечника и размеры корпуса: S –ndash; краткий вариант; M –ndash; средняя длина; L –ndash; длинный вариант. 2 –ndash; это количество полюсов двигателя.
Монтажное исполнение АИРЭ
Габаритные и установочные размеры:


| Модель | К-тво полюсов | l30 | h31 | d30 | d24 | b10 | l10 | l31 | d1 | l1 | b1 | h5 | h1 | h | d10 | d20 | d25 | l39 | l20 | d22 | n |
| АИРЕ63А | 2.4 | 250 | 180 | 140 | 160 | 100 | 80 | 40 | 14 | 30 | 5 | 16 | 5 | 63 | 5.8 | 130 | 110 | 0 | 3.5 | 10 | 4 |
| АИРЕ63В | 2.4 | 250 | 180 | 140 | 160 | 100 | 80 | 40 | 14 | 30 | 5 | 16 | 5 | 63 | 5.8 | 130 | 110 | 0 | 3.5 | 10 | 4 |
| АИРЕ71А | 2.4 | 295 | 205 | 155 | 200 | 112 | 90 | 45 | 19 | 40 | 6 | 21.5 | 5 | 73 | 7 | 165 | 130 | 0 | 3.5 | 12 | 4 |
| АИРЕ71В | 2.4 | 295 | 205 | 155 | 200 | 112 | 90 | 45 | 19 | 40 | 6 | 21.5 | 5 | 73 | 7 | 165 | 130 | 0 | 3.5 | 12 | 4 |
| АИРЕ80А | 2.4 | 320 | 230 | 176 | 200 | 125 | 50 | 22 | 50 | 50 | 6 | 24.5 | 6 | 80 | 10 | 165 | 130 | 0 | 3.5 | 12 | 4 |
| АИРЕ80В | 2.4 | 350 | 230 | 176 | 200 | 125 | 50 | 22 | 50 | 50 | 6 | 24.5 | 6 | 80 | 10 | 165 | 130 | 0 | 3.5 | 12 | 4 |
| АИРЕ80С | 2.4 | 350 | 230 | 176 | 200 | 125 | 50 | 22 | 50 | 50 | 6 | 24.5 | 6 | 80 | 10 | 165 | 130 | 0 | 3.5 | 12 | 4 |
| АИРЕ90L | 2.4 | 380 | 245 | 185 | 250 | 140 | 125 | 56 | 24 | 50 | 8 | 27 | 7 | 90 | 10 | 215 | 180 | 0 | 4 | 15 | 4 |
Схема подключения обмоток и направлений вращения
Подключение обмоток и рабочего конденсатора к разъемам клеммной коробки, а также схема подключения двигателя к однофазной сети, позволяющая изменять направление вращения на «прямое» или «обратный»
